探针简介
探针,又名Pogo针或弹簧探针,是电测试的接触媒介，为高端精密型电子五金元器件。探针是用于测试PCBA的一种测试针，表面镀金，内部有平均寿命3万~10万次的高性能弹簧。探针主要类型:悬臂探针和垂直探针。
一、探针的定义
探针，拼音tàn zhēn，英文Test probe，是一种测试工具。探针有很多种，不同的探针，其用途不一样样。例如，医用探针是做外科手术用的；PCB探针是做PCB测试用的；程序探针是一种软件，是一种互联网测试工具。
本文所说的探针，主要是指PCB探针，是电测试的接触媒介，为高端精密型电子五金元器件。探针包括测试探针、半导体探针、ICT探针、高频探针、高电流探针、电池接触探针等。
二、探针的分类
探针分类 探针根据电子测试用途可分为：

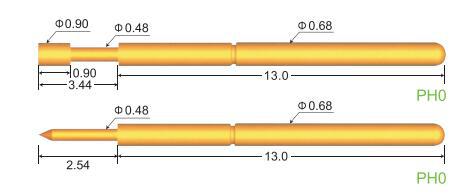

A、光电路板测试探针：未安装元器件前的电路板测试和只开路、短路检测探针，国内大部分的探针产品均可替代进口产品；

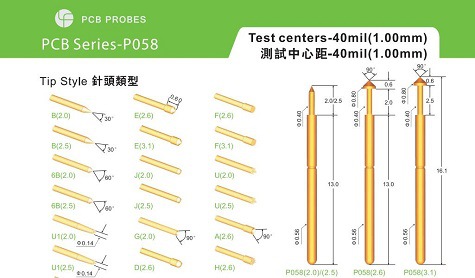

B、在线测试探针：PCB线路板安装元器件后的检测探针；高端产品的核心技术还是掌握在国外公司手中，国内部分探针产品已研发成功，可替代进口探针产品；

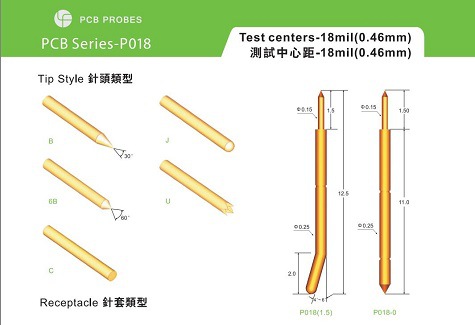

C、微电子测试探针：即晶圆测试或芯片IC检测探针，核心技术还是掌握在国外公司手中，国内生产厂商积极参与研发，但只有一小部分成功生产。 探针主要类型：悬臂探针和垂直探针。
悬臂探针：劈刀型（Blade Type）和环氧树脂型（Epoxy Type） 垂直探针：垂直型（Vertical Type）

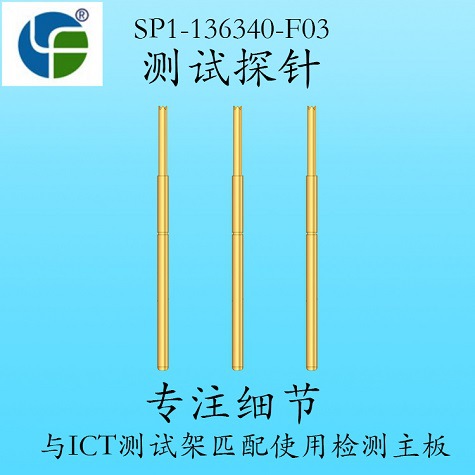

1.ICT探针 （ICT series Probes) 一般直径在2.54mm-1.27mm之间，有业内的标准称呼100mil,75mil,50mil,还有更特别的直径只有0.19mm,主要用于在线电路测试和功能测试．也称ICT测试和FCT测试．也是目应用较多的一种探针．

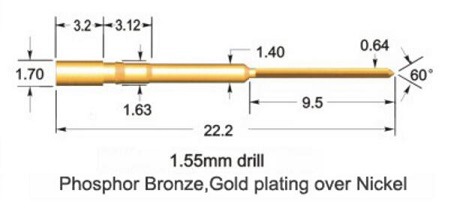

2.界面探针(Interface Probes) 非标准的探针，一般是为少数做大型测试机台的客户定做的，例如泰瑞达（Teradyne)和安捷伦（Agilent)．用于测试机台与测试夹具的接触点和面．

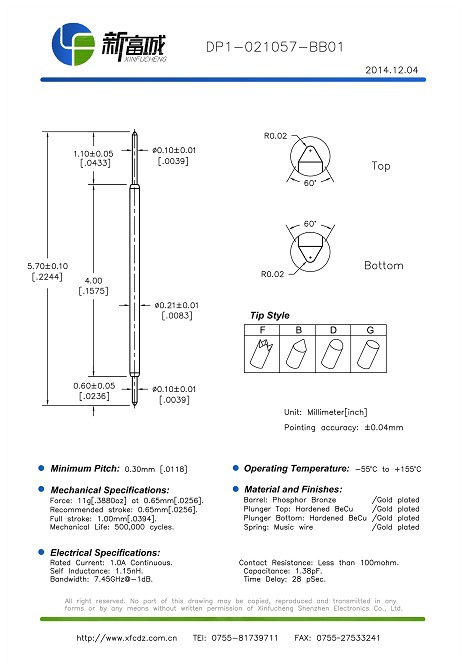

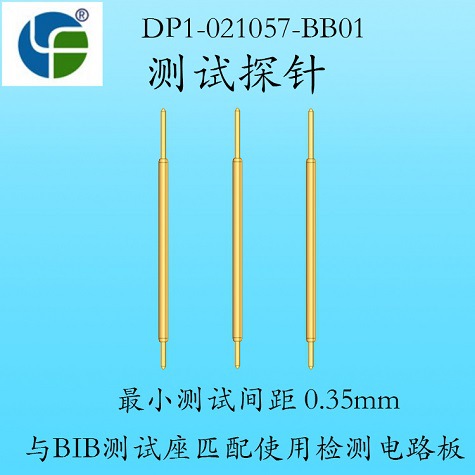

3.微型探针（MicroSeries Probes) 两个测试点中心间距一般为0.25mm至0.76mm．

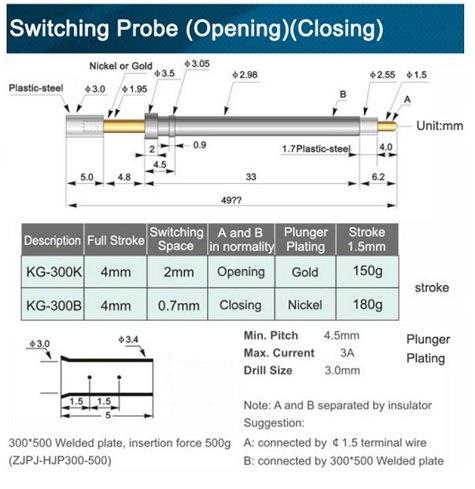

4.开关探针（Switch Probes) 开关探针单独一支探针有两路电流．

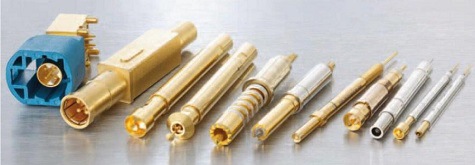

5.高频探针（Coaxial Probes) 用于测试高频信号，有带屏蔽圈的可测试10GHz以内的和500MHz不带屏蔽圈的．

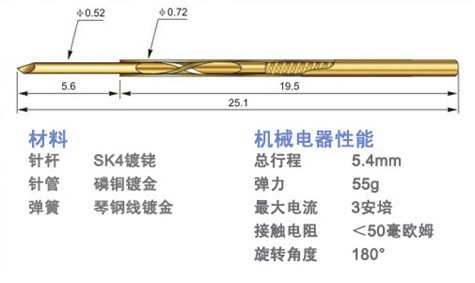

6.旋转探针（Rotator Probes) 弹力一般不高，因为其穿透性本来就很强，一般用于OSP处理过的PCBA测试．
7.高电流探针（High Current Probes) 探针直径在2.54mm-4.75mm之间．最大的测试电流可达39amps.
8.半导体探针 (Semiconductor Probes) 直径一般在0.50mm-1.27mm之间．带宽大于10GHz,50Ω characteristic
9.电池接触探针 (Battery and Connector Contacts) 一般用于优化接触效果，稳定性好和寿命长．

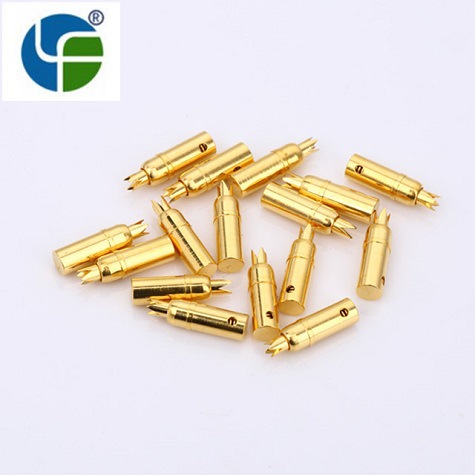

10.汽车线束测试测试探针 专业用于汽车线束通断检测，直径在1.0--3.5mm之间，电流在3----50A 除以上类型外还有温度探针，Kelvin探针等，比较少用．
三、探针的用途

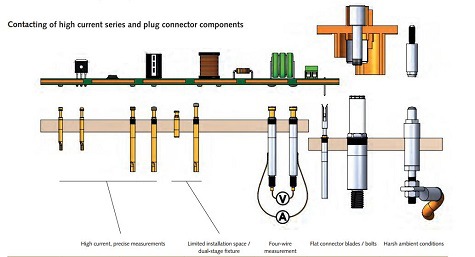

探针用于与印刷电路板(PCB)、组件和布线场的各种测试点进行接触。当在特殊的测试模块中使用时，探针可用于测试连接电缆系统。测试探头也可用于控制工程单元或作为充电接触。
1、探针用于测试印刷电路板
2、探针用于测试电缆
四、探针的构成
探针由铜管、弹簧和针轴组成。针轴的尖端风格可以提供各种不同的尖端风格和不同的弹簧压力。这确保了与测试表面的最佳接触。
探针也可以安装在连接电路的插座上，这也使得测试探头可以很容易地被移除以修复或更换，可用于各种应用程序的接触。
五、常见的探针应用
ICT/FCT系列-夹具探针。对50米、75mil和100mil的中心进行标准的检测。
短途旅行探针/电池接触系列-紧凑的探针，行程有限。经常用作电池接触器。
接口探针-夹具和测试系统之间的接口通常由这个选项实现。
气动探针-对单个测试点进行选择性接触，且访问受限。
螺纹探针(螺杆)-螺纹用于安全安装。用于电线控制试验模块。
高电流探针-用于高电流应用。
开关探针-带有集成开关元件的专用探针，主要用于现场测试。
推回探探针-在连接器的推回过程中，连接器元件的密封座被验证。
探针可分为测试探针、半导体探针、ICT探针、高频探针、高电流探针、电池接触探针等。
六、探针厂家
国外比较有名的生产厂家有 QA ,INGUN等，国内比较有名的探针厂家有新富城即深圳市新富城电子有限公司。

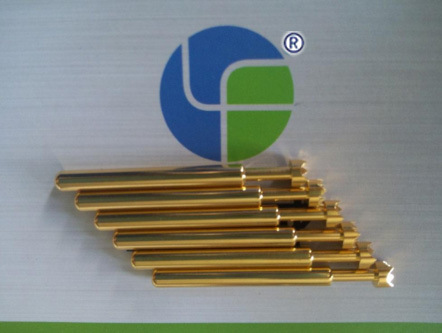

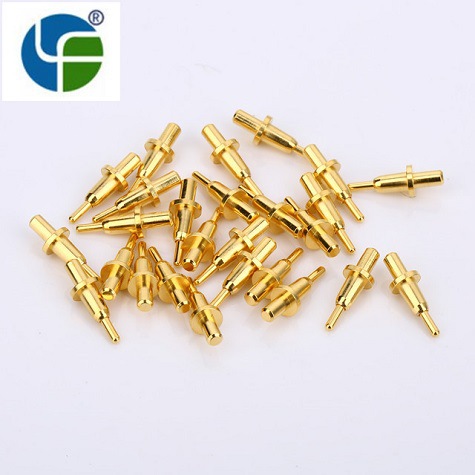

（新富城探针）
国内的探针厂家，除了新富城探针，还有中华探针、先得利探针、华荣华等。
七、探针的材质
探针的材质有W，ReW,CU、 A+
1.探针主要采用的材质为W，ReW, 弹性一般，容易偏移，粘金屑，需要多次的清洗，磨损损针长，寿命一般。
2. A+材质的免清针，这种材质弹性较好，测试中不容易偏移，并且不粘金屑，免清洗，因此寿命较长。
八、探针的规格
常见的探针规格如下：
